Robbie : une création DIY familiale

Le gamin de trois ans et demi et maman ont réalisé un robot en carton assemblé avec des Makedo. Ensuite, il a demandé à papa si son robot pouvait avoir des lumières, parler, et bouger. Je n’ai pas de quoi faire déplacer ce robot, mais j’ai réalisé le reste : un nez musical.

La réalisation consiste en 3 LEDs et un oscillateur à ondes rectangulaires piloté en tension (VCO) autour d’un 555. Tout le matériel utilisé est de récupération, hormis la plaque d’expérimentation.

Merci au site Sonelec-Musique pour ses tutoriaux très clairs en électronique, d’où j’ai tiré le calcul de la résistance pour les LEDs et le schéma pour le VCO basé sur 555

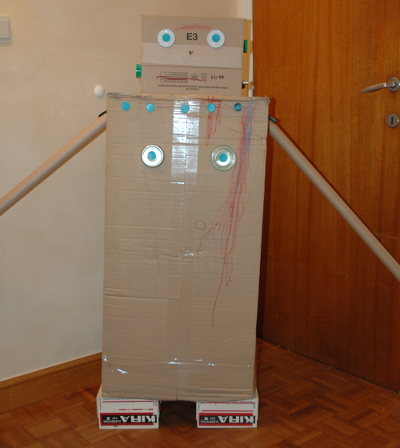

Vue d’ensemble de Robbie
Vue d'ensemble de Robbie

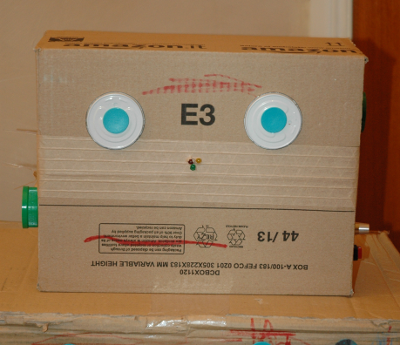

Tête de Robbie
Tête de Robbie

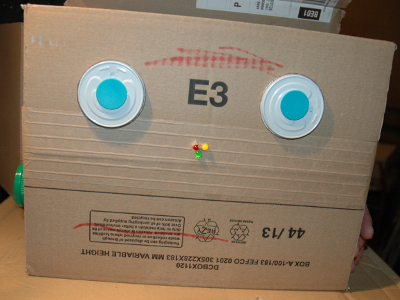

Le nez de Robbie qui s’allume
Le nez de Robbie qui s'allume

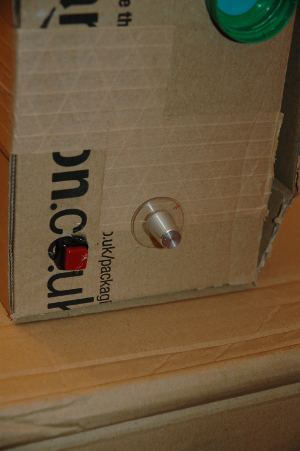

Les boutons de commande
Robbie : les boutons de commande

L’intérieur de la tête
Robbie : intérieur de la tête

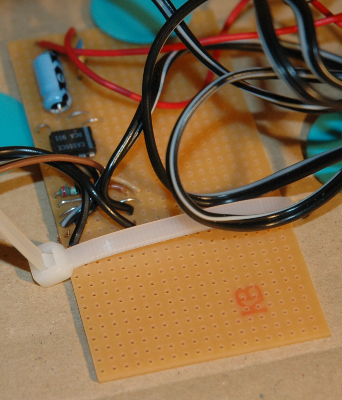

Le VCO à base de 555
Robbie : VCO à base de 555

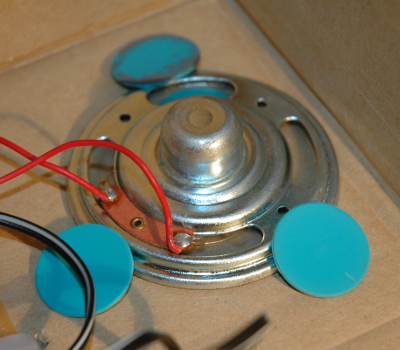

Le haut-parleur, fixé avec des Makedo
