Bonjour,

Voici mon premier projet Arduino : utiliser un afficheur LCD à 7 segments:

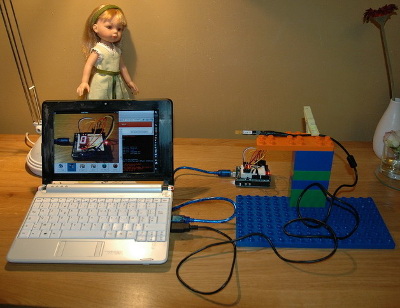

Le making off : la caméra d’un Acer Aspire One soudée sur un câble USB, montée sur un support en LEGO, filmée par guvcview, éditée par Avidemux sous Gentoo Linux, le tout sous l’oeil bienveillant de Caroline.

Et le code associé

/*

7-Segments display example
by Xavier Miller https://www.xaviermiller.be

It displays 16 hex digits from 0 to F and dot.

Setup:

LCD display:
  G F (Com) A B
  | |   |   | |
  +-----------+
  |     A     |
  |   +---+   |
  |  F| G |B  |
  |   + - +   |
  |  E|   |C  |
  |   +---+ . |
  |     D     |
  +-----------+
  | |   |   | |
  E D (COM) C Dot

Arduino:
  A = 2;
  B = 3;
  C = 4;
  D = 5;
  E = 6;
  F = 7;
  G = 8;
  Dot = 9;

+ 330 ohms resistance to ground

*/

const byte pinStart = 2;

byte masks[] =
{
  //GFEDCBA
  B00111111, // 0
  B00000110, // 1
  B01011011, // 2
  B01001111, // 3
  B01100110, // 4
  B01101101, // 5
  B01111101, // 6
  B00000111, // 7
  B01111111, // 8
  B01101111, // 9
  B01110111, // A
  B01111100, // b
  B00111001, // C
  B01011110, // d
  B01111001, // E
  B01110001  // F
};

void ShowDigit(byte value, byte dot)
{
  // guard
  if (value > sizeof(masks))
    value = 0;

  // get digit
  byte mask = masks[value];

  // apply dot
  if (dot)
    mask |= 128;

  // display each segment
  for (byte b = 0; b < 8; b++)
    digitalWrite(b + pinStart, (mask & (1 << b)) ? HIGH : LOW);
}

void setup()
{
  for (byte pin = 0; pin < 8; pin++)
    pinMode(pin + pinStart, OUTPUT);
}

void loop()
{
  for (byte dot = 0; dot < 2; dot++)
    for (byte digit = 0; digit < sizeof(masks); digit++)
    {
      ShowDigit(digit, dot);
      delay(500);
    }
}
